轉子自動繞線設備怎樣保證線圈精密排線?
作者: 編輯: 來源: 發布日期: 2025.01.06
信息摘要:
合利士電機轉子自動繞線設備通過深度融合高精度傳感器及精密導線機構等機械設備的應用,實現了對線圈的精確繞制,也為電機轉子的生產制造提供了強有力…

在現代電機制造業中,我們常常提到定子繞線機如何保證線圈的精確繞制,但其電機轉子繞線機作為電機轉子部件生產中的關鍵設備之一,承擔著線圈精確繞制的重要任務。通過深度融合機械設備與電子控制系統,電機轉子繞線機實現了對繞線過程中的每一細微環節的實時監測與精確調控,確保了線圈的高精度、高質量的繞制。以下是電機轉子繞線機實現精確繞制的關鍵技術和步驟:

一、高精度傳感器的應用:電機轉子自動繞線設備配置了高精度傳感器,包括位移傳感器、張力傳感器和速度傳感器,這些傳感器在繞線過程中發揮著至關重要的作用。

位移傳感器:在繞制過程中,線圈分布不均、匝間距離不一致等問題,是直接影響電機的電磁性能和運行效率。而位移傳感器的引用,可實時監測轉子在繞制過程中的位置變化,確保線圈按照預定的軌跡和精度進行繞制。

張力傳感器:線材常常在繞制過程中因張力不均,導致線圈松緊度不一致,從而影響線圈的排列整齊度和電磁性能。嚴重時,甚至可能導致線圈斷裂或線傷,降低電機的整體性能和壽命。因此,張力器傳感器可在繞制線圈時實時監測線材的張力度,并將數據反饋給控制系統,自動調整張力大小,確保線材在繞制中保持合適的張力。

速度傳感器:繞制線圈時,速度的波動還可能導致張力變化,進一步影響線圈的質量。而速度傳感器通過實時監測繞線速度,確保繞線過程中的速度恒定,有效防止了因速度變化引起的張力波動,提高了繞線的穩定性和一致性。

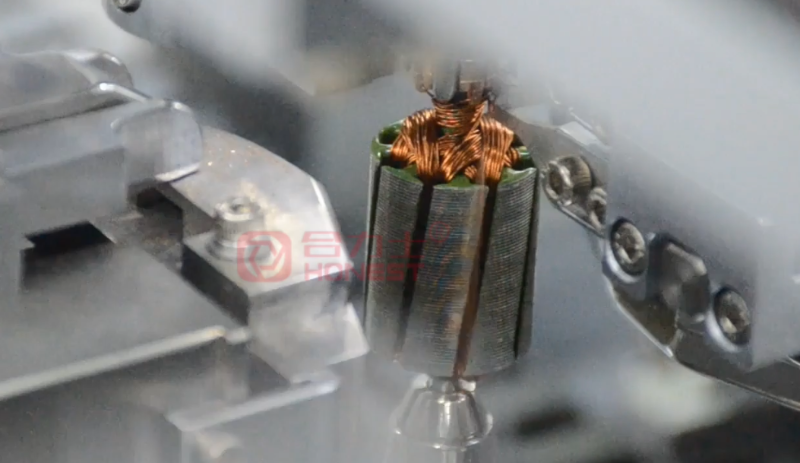

轉子自動繞線設備

二、自動張力控制系統:電機轉子繞線機的另一大亮點。該系統能夠實時調整線材的張力,并通過檢測傳感器及時發現并處理線材斷裂或線傷問題,進一步提升了繞線的質量和效率。這一功能在避免線材因張力不當而受損的同時,也確保了繞線過程的連續性和穩定性。

三、精密導線機構:為確保線材的路徑和位置能夠排列整齊,電機轉子繞線機配備了精密的導線機構;如飛叉、導線輪和線嘴等,能夠精確地將線材引導到正確的路徑及位置上,確保線材在復雜的工藝中能夠流暢與精確地繞制。

四、程序化控制:通過預設繞制程序和參數,電機轉子繞線機可自主執行復雜的繞線任務。企業可根據實際需求,預設繞制的匝數、層數、線徑和繞組形狀等參數,確保每個線圈都能滿足設計要求。

五、溫度控制:在繞線過程中,由于線材的摩擦和繞制速度的影響,繞組溫度可能會升高。為防止溫度過高導致繞組絕緣損壞或性能下降,該繞線機配備了溫度監測系統。能夠實時監測繞組的溫度,并在必要時采取降溫措施,有效防止溫度過高對繞組絕緣的損害。

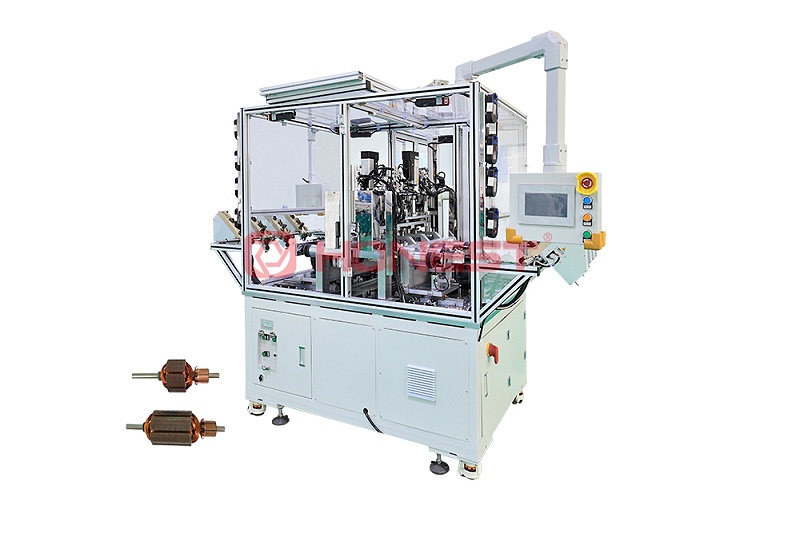

轉子自動繞線設備

六、繞線方法的選擇:電機轉子繞線機支持多種繞線方法,包括單層繞線法和多層繞線法。單層繞線法是將每根線材均勻繞制在轉子槽內,每槽繞制的匝數相同,這種方式結構簡單、制造容易,但繞組匝數較少、啟動扭矩較小;而多層繞線法則將多根線材交錯繞制在轉子槽,匝數可相同也可不同。這種方式的繞組匝數較多、啟動扭矩較大,但結構復雜、制造工藝繁瑣。制造企業可根據實際需求選擇合適的繞線方法,以實現合適的繞線效果。

合利士電機轉子自動繞線設備通過深度融合高精度傳感器及精密導線機構等機械設備的應用,實現了對線圈的精確繞制,也為電機轉子的生產制造提供了強有力的支持,隨著技術的不斷進步和創新,電機轉子自動繞線設備將繼續在電機制造領域發揮更加重要的作用。

轉子自動繞線設備
