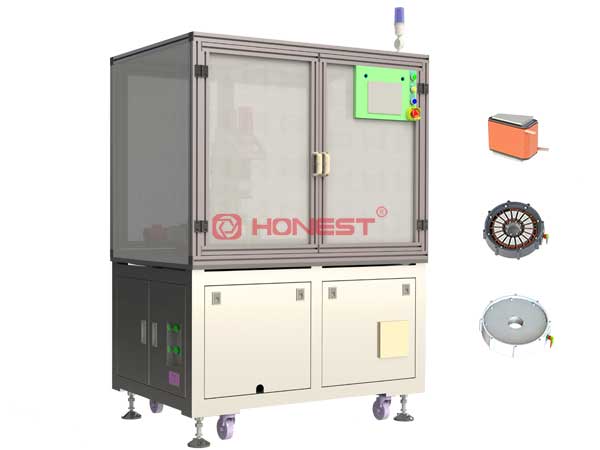

扁線輪轂電機分塊定子繞線機通過折線模塊與鐵芯伺服差補繞制，自動繞線、剪線，可選配剝漆功能，單機預留了自動線對接口，后續可嫁接于扁線輪轂電機定子組裝自動線。設備工序有：分塊定子鐵芯組入治具 → 分塊定子繞線 →成品下料。
配置高精度傳感器
設備實時提示各種誤操作、不良狀態等
人工裝配的每一處均配置檢漏和防錯機
設備符合人體工程學設計，操作簡單易上手
采用工藝手段減少或避免出現錯裝、漏裝、反裝等現象
比常規繞制方法折角圓弧貼合度好，折角處銅線與骨架弧線能完美嵌合，無鼓包

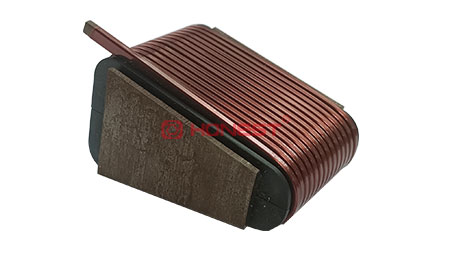

繞線圖

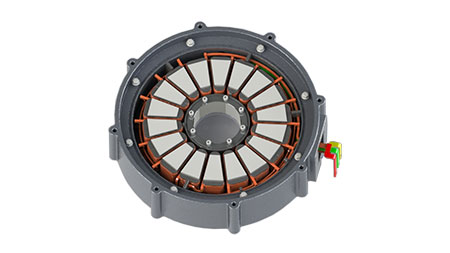

電機圖
|
功能 |
參數 |
|
繞線速度 |
600r/min |
|
適用線徑 |
來圖定制 |
|
繞線方式 |
折線式 |
|
適用范圍 |
扁線分塊定子 |
|
功率 |
4kW |
|
外觀尺寸 |
1300(L)*W2000(W)*1800(H)mm |
|
應用領域 |
輪轂電機 |
