三工位分塊定子繞線機-空調壓縮機定子自動繞線機-合利士智能裝備
本設備為分塊定子繞線機，繞線治具由輸送線托盤來料，機械手自動抓取繞線治具上/下料，采用立式模芯繞線法，三主軸同步進行繞線，繞線過程中各軸相互配合，完成線包排線和過線，過線時自動套入套管，末線自動剪斷；三組線皆可進行不良識別與不良追溯，配置伺服張力器控制繞線張力（可調節），為繞線時提供穩定的張力控制和張力監控，且具備斷線報警功能，兼容使用線徑φ0.7-φ1.2mm的定子產品,設備結構采用柔性化、模塊化的設計，讓設備可實現不同線徑、定子外徑及疊厚的定子繞線，兼容范圍廣，轉款換型便捷，還有利于后期維護保養。
服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示Product Display

  • 1

    設備符合人體工程學設計，操作簡單易上手。

  • 2

    設備實時提示各種誤操作、不良狀態等。

  • 3

    設備異常時，在屏幕上顯示異常報警，提示異常位置，方便人工操作。

  • 4

    可按圖紙要求調試?yán)@線，繞線圈數、動作、步數以及順序可自由設定及編程。

  • 5

    臥式平繞、三工位繞線，獨立主軸

  • 6

    排線整齊，層次分明，外觀高度一致

點擊查看相關視頻

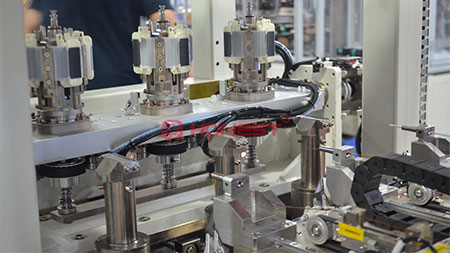

  • 細節圖

    細節圖

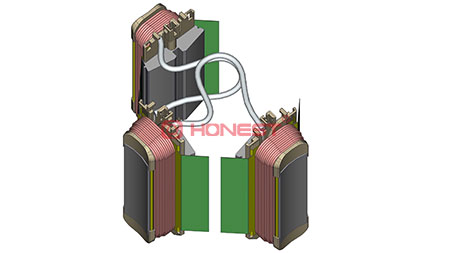

  • 產品圖

    產品圖

設備參數 Product parameter

功能

參數

效率

58s/pcs

良品率

99%

稼動率

90%

氣壓

≥0.6Mpa

功率

14kW

電壓

三相/AC 380V/50Hz

控制方式

PLC+HMI

外觀尺寸

1402(L)*2391(W)*2290(H)mm

應用領域

空調壓縮機
