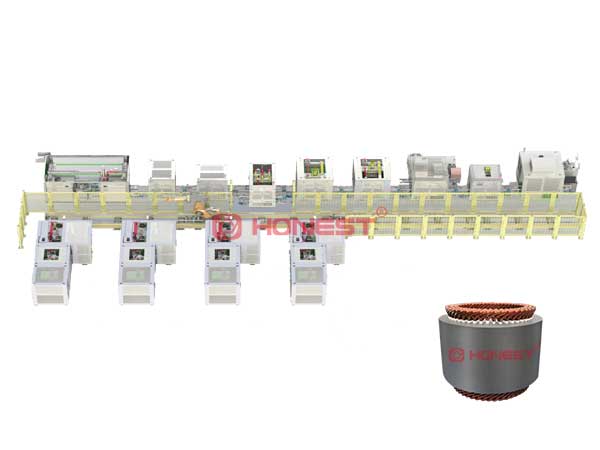

X-pin扁線電機生產線

Hair-pin相比X-pin，端部高度降低，能進一步減少電機體積，有利于整車軸向空間的布局，功率密度提升，制造工藝相對波繞組簡單，產線投入基于當前Hair-pin產線升級投資額較低，產品性能及投資明顯超越波繞組，即將成為發卡電機新的趨勢。X-pin扁線電機生產線適用于新能源汽車扁線電機定子的全自動生產線，配備柔性制線機，最高可適用于6線12層定子，可適應各種線型的生產，擺脫了一種線型就要一套模具的束縛，而且當其中一臺設備故障時，其余設備仍可正常生產。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示Product Display

1

可適應各種線型的生產
2

設備實行壽命管理
3

生產數據實時追溯，上傳下發

4

可根據不同產能匹配相應數量的設備
5

產線中關鍵零部件均采用精密設備自主加工
6

產線投入基于當前Hair-pin產線升級投資額較低

點擊查看相關視頻

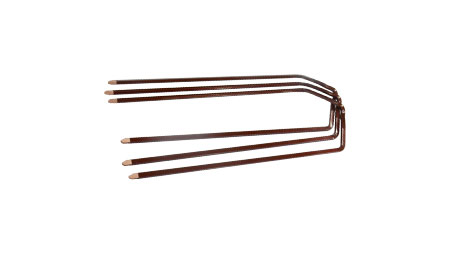

線型圖

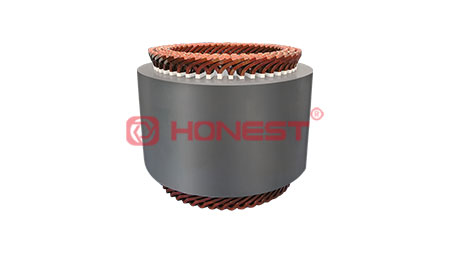

成品圖

設備參數 Product parameter

功能	參數
生產效率	最高60臺/小時（6層48槽）
良品率	≥98%
稼動率	≥95%
功率	40kw
電壓	AC三相380V
氣壓	0.4～0.6mpa
控制方式	PLC總線控制
外觀尺寸	35000(L)15000(W)2000(H)mm
應用領域	新能源驅動電機

熱品推薦 / Hot product

: 高產量電機自動組裝生產線設備

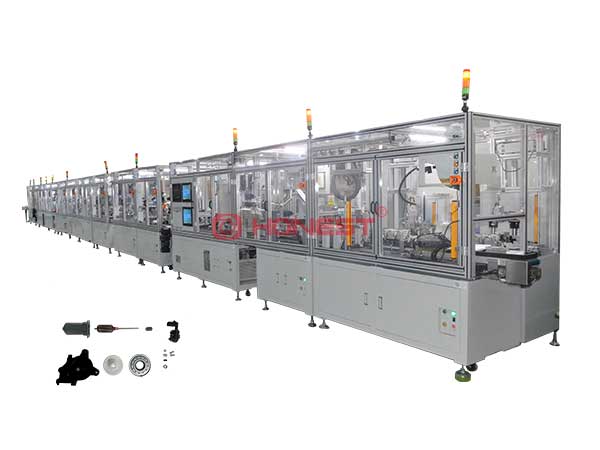

高產量電機自動組裝生產線設備，主要由膠蓋段和牙箱段組成，呈直線型排布；組裝過程全程監控，并配置CCD視覺系統進行全方位檢測，提高生產效率及穩定性，輸送機構采用平皮帶載具傳輸，配置少量人工作業與巡線。

: 汽車座椅調角度電機裝配生產線

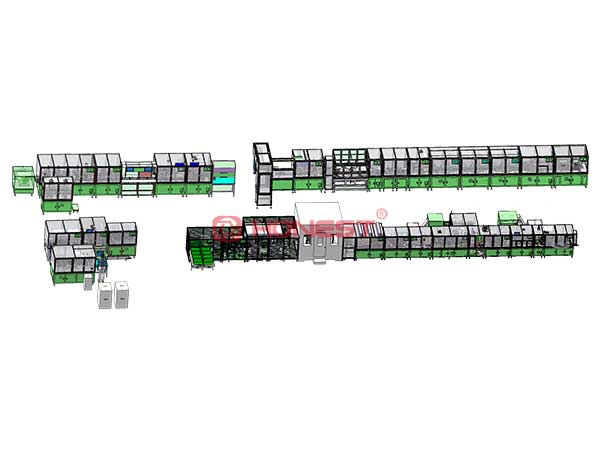

汽車座椅調角度電機裝配生產線，由多臺設備組成，U字型分布，使用船板+輸送線的方式傳送，主要完成繞線、點焊、精車、去重平衡、性能檢測等工序。生產線依據客戶工藝需求，為客戶量身定制，可有效解決勞動力成本、技術管理等難題.

: 汽車電動天窗電機組裝線

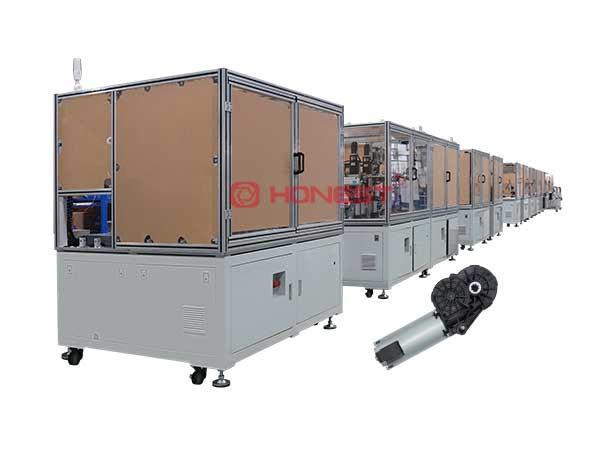

汽車電動天窗電機組裝線的設計初衷為自動設備為主、人工作業為輔，是自動化程度相對較高、產品質量有保證的線體，整線包括組大上料充磁、馬達組裝、馬達磨合測試、磁環蝸桿裝配、牙箱組裝、齒輪后蓋組入、性能測試、激光打標、振動測試等工序的有刷馬達與牙箱的自動化生產裝配線，為汽車電動天窗電機的生產提供一站式解決方案。
