新能源驅動電機設備解決方案

作者: 編輯: 來源: 發布日期: 2019.09.04
信息摘要:
合利士在2019年進入新能源汽車驅動電機自動化生產線的研發定制生產
新能源汽車驅動電機系統是新能源汽車核心系統之一,其性能決定了爬坡能力、加速能力以及最高車速等汽車行駛的主要性能指標。驅動電機系統主要是由電機及其控制器組成,其中電機主要由定子、轉子、機殼、連接器、旋轉變壓器等零部件裝配而成。合利士在2019年進入新能源汽車驅動電機自動化生產線的研發定制生產。

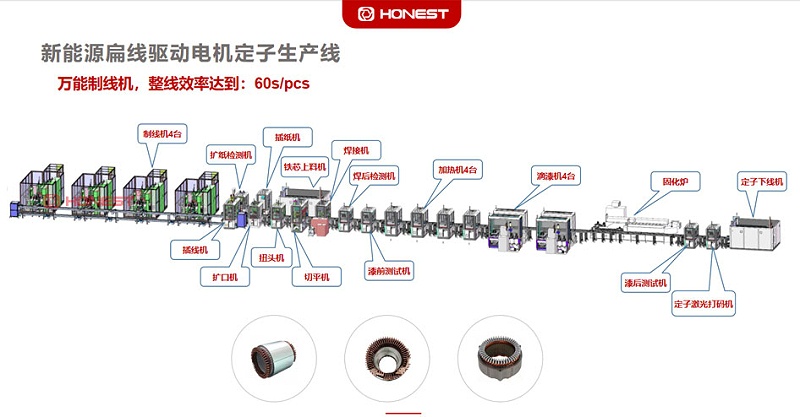

新能源驅動電機扁線定子裝配線:
新能源驅動電機扁線定子裝配線生產效率在60s/psc,設備主要工序有:上料、激光打碼、插槽紙、鳥巢插入、定子擴口、校直、去漆皮、2D/3D成型、插入線圈及鳥巢成型、定子扭線、端部切平、定子焊接、入BUSBAR、焊接、性能測試、取鳥巢插入機構及地軌等。

設備優勢有:

1.最高可適用于6線12層定子;

2.模塊化設計,根據不同產能匹配相應數量設備,讓低投入快速擴產變成可能;

3.柔性制線,一臺可適用任何線形;

4.關鍵零部件均采用精密設備自主加工,且實行壽命管理;

5.生產數據實時追溯,上傳下發,與MES對接;帶有人臉識別系統等。

新能源驅動電機扁線定子裝配線

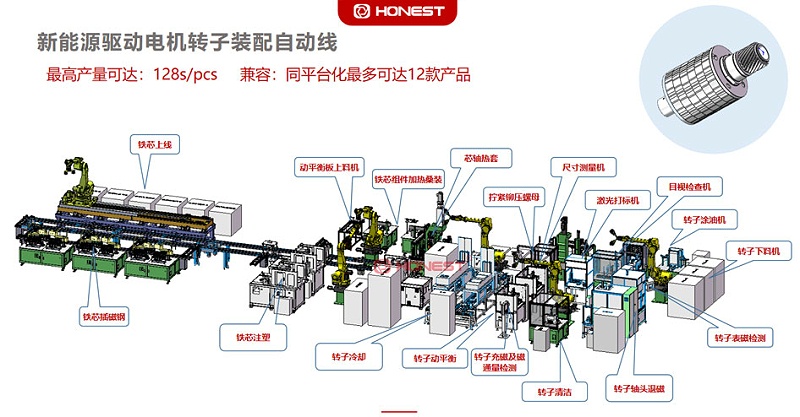

新能源驅動電機轉子裝配線:
新能源驅動電機轉子裝配線生產效率在128s/pcs,設備主要工序有:上料、插磁鋼、注塑、動平衡板上料、加熱、軸枝液氮冷、卻及上料、芯軸壓裝、冷卻、鎖緊鉚壓、清潔、充磁、軸頭退磁、激光打碼、目視檢查、涂油、下料等。

設備優勢有:

1.采用MES制造執行系統,為企業提供包括制造數據管理、生產過程控制、底層數據集成分析、上層數據集成分解等管理模塊,為企業打造一個扎實、可靠、全面、可行的制造協同管理平臺。

2.快速換模及產品換型生產一鍵切換,全自動循環運行,配備數據輸入輸出裝置,控制系統包括安全邏輯控制及故障診斷系統,遠程監控系統。

3.機架采用方通焊接后整體機械加工,精度高、剛性好、耐振、壽命長。

4.整線上料及搬運使用六軸機器人,產線柔性高,能應對各種產品的快速轉款,機器人配備夾具庫,自動換型。

5.整線各個工序都配備高精度視覺檢測系統,以保證各個工序的生產品質 。

新能源驅動電機轉子裝配線

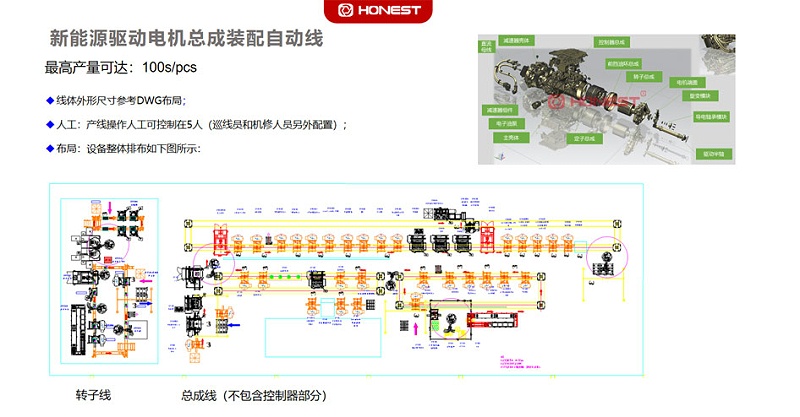

新能源驅動電機總成裝配線:
新能源驅動電機總成裝配線生產效率在100s/pcs,設備主要工序有:轉子壓裝后軸承、旋變轉子及壓板壓裝、端蓋安裝定位銷&彈性波墊、端蓋軸承室加熱、端蓋與轉子裝配、主殼體安裝前擋油環、機殼加熱、定子熱套、殼體冷卻、電性能測試、主減齒輪終擰緊固定、電機總成冷卻、O型圈、殼體涂膠、安裝冷卻器、安裝壓濾器、加油螺塞、氣密測試、產品外觀檢查、包裝、存儲等。


設備優勢有:
1.自動化程度比較高,所有工藝都有防錯防漏檢測;
2.配置整線數據采集系統保證每道工序可追溯;
3.針對這種全新設計的驅動總成結構開發出穩定可靠的柔性裝配機構,保證組裝品質可靠。

新能源驅動電機總成裝配線
