產品中心-電機裝配線
2400A精密排線外繞線機
定子高精密排線繞線機，飛叉外繞線設備，雙工位設計，結構緊湊體積小，運行速度快，適用線徑范圍廣，排線整齊無線傷。設備工藝有：上料、掛線、繞線、排線、拉線、剪線、出料等。
服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    雙工位繞線，效率提升

  • 2

    實現精密排線，零線傷，可預留線頭線尾

  • 3

    采用柔性化、模組化設計，外觀整潔、結構靈活，兼容范圍更廣

  • 4

    實現線頭線尾入絕緣架卡槽位并將線頭線尾拉直，全自動剪線

  • 5

    上下排線可單獨動作，滿足不同排線要求，更適應產品多樣化

  • 6

    雙工位設計，可實現左右工位獨立動作，也可實現聯動，方便維修和

點擊查看相關視頻
  • 2400A精密排線外繞線機.jpg

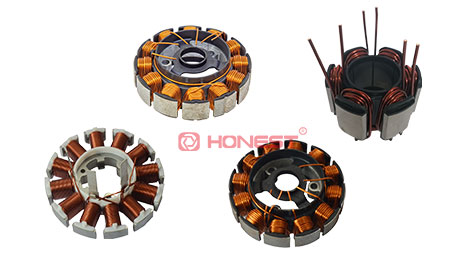

    定子圖

  • 定子高精密排線繞線機-特定圖.jpg

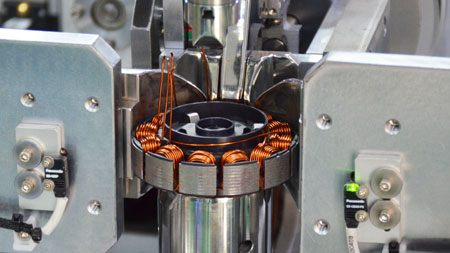

    特寫圖

設備參數 Product parameter

功能

參數

功率

12KW

繞線速度

最高1000r/min,與產品尺寸/線徑相差，具體速度需根據產品給定

兼容產品

定子外徑在40-140mm之間均可

適用線徑

φ0.6mm-φ2.5mm

繞線方式

單飛叉繞線

兼容產品

定子外徑在40mm-140mm之間均可

外觀尺寸

1446(L)*1072(W)*1500(H)mm
