產品中心-電機裝配線
雙工位分塊扁線精密繞線機
雙工位分塊扁線繞線機由人工組裝好定子鐵芯和絕緣骨架，并上料至繞線工位，雙手啟動功能防止誤操作；設備配置X軸驅動線嘴左右移動，配置Y軸驅動線嘴前后移動，配置Z軸驅動線嘴上下移動，配置V軸驅動繞線主軸旋轉，實現精密排線。
服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    雙工位繞線，效率提升

  • 2

    配置精注點膠閥，繞線完成尾線自動點膠固定

  • 3

    采用柔性化、模組化設計，外觀整潔、結構靈活，兼容范圍更廣

  • 4

    配置分體式伺服張力器，張力可調可控，并設有斷線報警功能

  • 5

    自動剪線并對線頭、線尾進行整形

  • 6

    配置UV固化燈固化膠水

點擊查看相關視頻
  • 扁線繞線機-分塊繞線.jpg

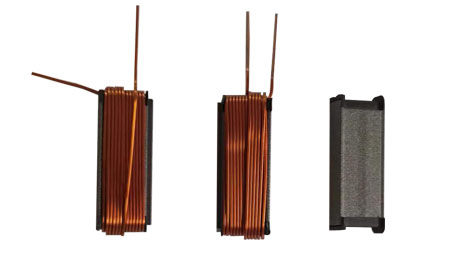

    分塊定子

  • 扁線繞線機-特寫.jpg

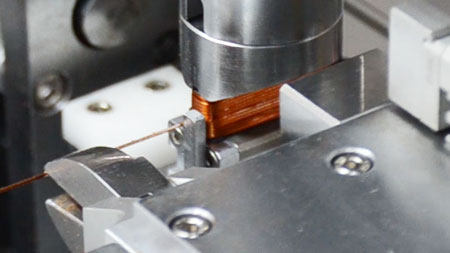

    特寫圖

設備參數 Product parameter

功能

參數

繞線速度

20S/PCS / 600r/min

適用線徑

0.78*0.78mm（包括表層絕緣層厚度）

繞線方式

配X軸驅動左右移動，配置Y軸驅動飛叉前后移動，配置Z軸驅動飛叉移動，配V軸驅動繞線主軸旋轉

線尾處理

線尾點膠固定

功率

7.5Kw（繞線機）+4Kw（吸塵器轉）

外觀尺寸

1194(L)*1975(W)*2038(H)mm
