產品中心-電機裝配線
無刷三針式精密繞線機

三針式繞線機整機配合生產線，實現上料、繞線、排線、繞過渡線、剪始末線、下料的全自動化生產；繞線前讀取定子編碼，實現繞線過程全程跟蹤監控，可溯源化生產。

服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    繞線機頭在定子內圓進行升降和擺動實現定子精密繞線

  • 2

    剪線夾線機構實現始線和末線的精準處理

  • 3

    勾線機構完成過渡線的完美貼合

  • 4

    伺服聯動控制模式，控制定子高度和換極角度

  • 5

    控制剪線夾線的高度位置，實現繞線的精準配合

  • 6

    可多臺鏈接,實現自動生產線

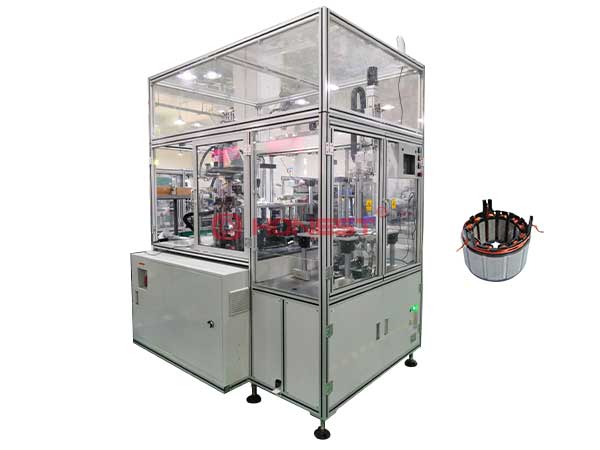

  • 三針式繞線.jpg

    產品圖

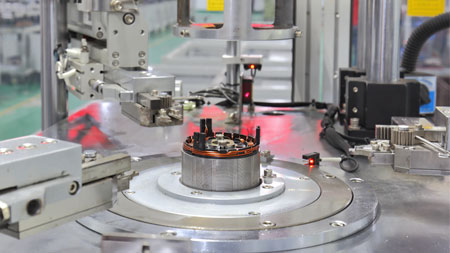

  • 三針式繞線機-特寫圖.jpg

    特寫圖

設備參數 Product parameter

功能

參數

繞線速度

900r/min

適用線徑

φ0.1mm-φ1.2mm

繞線方式

三針勾線，定子上下擺動方式繞線

線尾處理

全自動剪線

功率

10KW

外觀尺寸

1840(L)*1500(W)*2400(H)mm
